ПВВУ iCLIMATE 025
Приточно-вытяжная вентиляционная установка «iCLIMATE 025» со встроенным реверсивным тепловым насосом
|
Наименование |
Цена |
|
Установка iCLIMATE 025 модель L/R |
603 000 |
|
Блок-тэн к ПВВУ CLIMATE 025 (4кВт, 1ф) |
43 600 |
|
Теплообменник водяной к ПВВУ iCLIMATE 025 |
19 800 |
|
Комплект водяной обвязки для iCLIMATE 025 |
90 060 |
На сайте представлены розничные цены. Для получения скидки и по вопросам оптовых продаж - обращайтесь к нашим менеджерам.
Приточно-вытяжная установка «iClimate-025»
ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИОННАЯ УСТАНОВКА «iClimate 031»
ОБЩИЕ СВЕДЕНИЯ
Серия установок «iClimate» представляет собой принципиально новый класс вентиляционного оборудования, совмещая систему приточно-вытяжной вентиляции и кондиционер со встроен-ным воздушным тепловым насосом.
Установка «iClimate» оптимально соответствует следующим критериям:
БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ
Комплексная система установки обеспечивает максимальную готовность к монтажу и требует лишь обвязать установку воздуховодами, подсоединить отвод конденсата и подвести электро-питание.
ПРОСТОЕ УПРАВЛЕНИЕ
Управление установкой осуществляется с помощью цветной сенсорной панели с интуитивно понятным интерфейсом, монтируемой в удобном для пользователя месте (доступны 2 языка Русский/Английский). Пользователь может регулировать в широком диапазоне как темпера-туру воздуха, так и скорость воздухообмена. Автоматическое управление позволяет пользова-телю не менять регулировки и настройки в течение всего срока эксплуатации установки неза-висимо от изменений уличной температуры./P>
КОМПЛЕКСНАЯ ПОДГОТОВКА ВОЗДУХА
Установка автоматически обеспечивает заданную температуру приточного воздуха с точно-стью до 1 оС, вне зависимости от параметров окружающей среды. Контроль уровня СО2, влаж-ности (опция).
ЭНЕРГОСБЕРЕЖЕНИЕ
Подогрев и охлаждение приточного воздуха осуществляется в энергоэффективном режиме ра-боты COP,ERR* до 6.27. Это значит, что на каждый киловатт затраченной электроэнергии вы получаете до 6.27 кВт тепловой энергии. В переходный период, весной и осенью, когда тем-пература наружного воздуха еще не достигает серьезных отрицательных величин, вам не по-требуется дополнительной тепловой энергии. Вы можете убедиться в этом на собственном опыте.
АКТИВНАЯ РЕКУПЕРАЦИЯ ТЕПЛА
Система использует энергию вытяжного воздуха и преобразует ее в тепло с помощью тепло-вого насоса класса воздух/воздух. Летом, когда требуется охлаждение, он работает в ревер-сивном режиме.
ВЫСОКАЯ НАДЕЖНОСТЬ
В системе использованы комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства в области вентиляции со встроенным тепловым насосом более 20 лет, что позволяет предложить покупателям расширенную гарантию до трех лет.
УПРАВЛЕНИЕ СО СМАРТФОНА
Возможность управления через приложение с Вашего смартфона (OS Android, iOS опция). Требуется интернет с «белым» ip-адресом и открытый 502 порт.
ДИСПЕТЧЕРИЗАЦИЯ
Возможность интеграции в систему диспетчеризации, удаленного управления через локаль-ную сеть "Ethernet" (протокол ModBus RTU).
ЭРГОНОМИЧНОСТЬ
Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с наименьшими усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1 раз в год (исключая сильно загрязненный воз-дух).
*COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.
ERR (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности.
НАЗНАЧЕНИЕ, КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Приточно-вытяжная многофункциональная вентиляционная установка (ПВВУ) "iClimate" предназначена для выполнения следующих функций:
- подача в обслуживаемые помещения свежего приточного воздуха без рециркуляции (смешения с вытяжным воздухом);
- удаление из обслуживаемых помещений отработанного воздуха;
- очистка приточного воздуха от пыли и аэрозолей;
- охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
- осушение приточного воздуха;
- подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
- дополнительный подогрев приточного воздуха с помощью ТЭНов или водяного калорифера;
- контроль уровня влажности (опция);
- контроль уровня CO2 (опция).

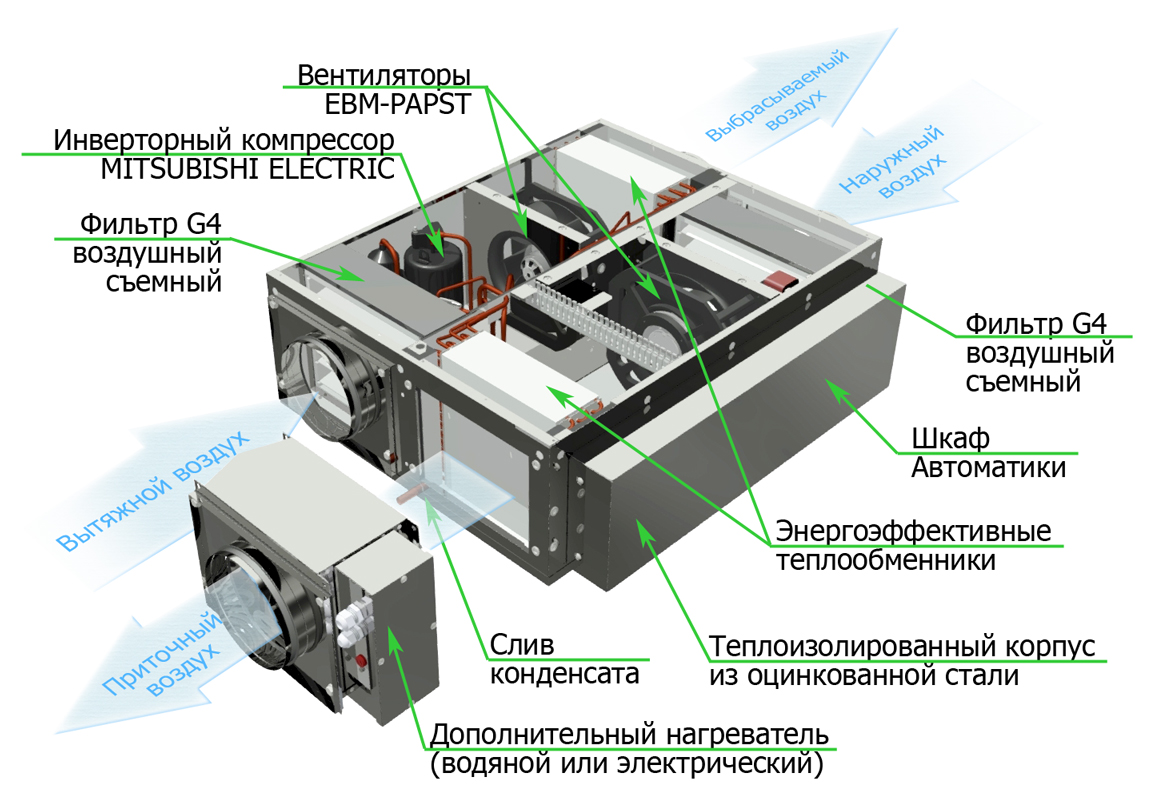

Конструктивно установка представляет собой приточно-вытяжной вентиляционный агрегат с теплоизолированным корпусом из оцинкованной стали, окрашенным порошковой краской. Внутри ПВВУ «iClimate» в полностью изолированных приточном и вытяжном каналах размещены вентиляторы с эффективными Green Tech EC-двигателями, которые позволяют создавать высокую скорость потока воздуха при высоком давлении, при этом энергопотребление минимально. ЕС-вентиляторы имеют возможность независимого плавного регулирования в приточном и вытяжном канале от 35 до 100% (установка дисбаланса). Также в состав установки входят два кассетных фильтра (либо присоединяемые блоки-фильтры), блок реверсивного теплового насоса, электрический или водяной нагреватель (опция) и система автоматики.
В установках используются инверторные фреоновые компрессоры с большим диапазоном изменения как тепловой, так и холодильной мощности. Это позволяет обеспечить плавное регулирование температуры приточного воздуха (с точностью до 1оС), больший запас холодильной и тепловой мощности, существенное улучшение энергоэффективности летом и, особенно, в зимнее время (за счет тепловой мощности инверторного теплового насоса на 15-25 градусов вниз смещается порог включения электрических нагревателей (ТЭНов) и подогрев приточного воздуха осуществляется в энергоэффективном режиме работы с потреблением электроэнергии в 4-8 раз меньше, чем это было бы необходимо для работы ТЭНов такой же мощности).
Реверсивный тепловой насос представляет собой заправленный в заводских условиях и замкнутый внутри установки фреоновый контур со встроенными в приточном и вытяжном каналах медно-алюминиевыми оребренными теплообменниками.
При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.
В свою очередь, при работе в режиме нагрева (например, зимой) приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию удаляемого воздуха, что существенно снижает энергопотребление.

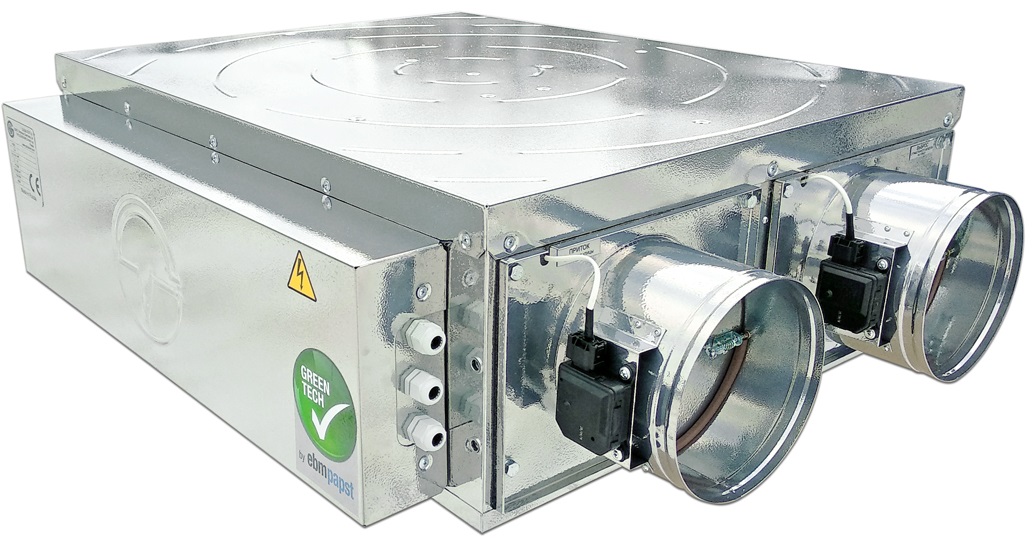

ВНЕШНИЙ ВИД УСТАНОВОК «iCLIMATE-025»
*C правом на технические изменения без предварительного уведомления.
Примечание: Особенности монтажа и электрического подключения установок модельного ряда «iClimate» указаны в ИНСТРУКЦИИ ПО МОНТАЖУ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Единица измерения |
iCLIMATE 025 |
||
|---|---|---|---|---|
|
Производительность по воздуху |
||||
|
Номинальная |
Расход воздуха |
м3/час |
600 |
|
|
Расход воздуха |
л/с |
166 |
||
|
Сопротивление внутри установки |
Па |
246 |
||
|
Скорость воздуха |
м/с |
3,58 |
||
|
Максимальная |
Расход воздуха |
м3/час |
700 |
|
|
Расход воздуха |
л/с |
194 |
||
|
Сопротивление внутри установки |
Па |
320 |
||
|
Скорость воздуха |
м/с |
4,17 |
||
|
Охлаждение приточного воздуха |
||||
|
Холодильная мощность (1) |
кВт |
1,0-3,28 |
||
|
Btu/ч |
3412-11191 |
|||
|
USTR |
0,28-0,93 |
|||
|
Потребление компрессора |
кВт |
0,36-0,83 |
||
|
Подогрев приточного воздуха |
||||
|
Тепловая мощность (2) |
кВт |
1,15-3,4 |
||
|
Btu/ч |
3924-11600 |
|||
|
USTR |
0,33-0,96 |
|||
|
Потребление компрессора |
кВт |
0,2-0,51 |
||
|
Коэффициенты энергоэффективности |
||||
|
COP |
|
2,05-3,96 |
||
|
Потребляемая мощность вентиляторами |
||||
|
Максимальная |
кВт |
0,34 |
||
|
Минимальная |
кВт |
0,01 |
||
|
Мощность дополнительного нагрева (3) |
||||
|
Электрическими нагревателями (ТЭНами) |
Максимальная |
кВт |
4 (1ф) |
|
|
Калорифером (горячая вода 90/70 °С) (4) |
Номинальная (5) |
кВт |
8 |
|
|
Максимальная (5) |
кВт |
12 |
||
|
Габаритные размеры |
||||
|
Высота |
мм |
261 |
||
|
Ширина |
мм |
536 |
||
|
Длина (по ходу воздуха с доп. блоками) |
мм |
1100 |
||
|
Масса установки (с дополнительными блоками) |
кг |
55 |
||
|
Присоединительные размеры |
мм |
200 |
||
|
Диаметр выхода слива конденсата |
мм |
16 |
||
|
Максимальная потребляемая мощность |
||||
|
Установка с дополнительным электрическим нагревателем |
При работе на нагрев (с учетом ТЭН) |
кВт |
4,85 |
|
|
При работе на охлаждение |
кВт |
1,17 |
||
|
Установка с дополнительным водяным нагревателем |
При работе на нагрев |
кВт |
0,85 |
|
|
При работе на охлаждение |
кВт |
1,17 |
||
|
Фреон (R410A) |
гр |
700 |
||
|
Количество конденсата (при 25 оС, 70 % отн. влажн.) |
л/ч |
2,0 |
||
|
Уровень шума через корпус на расстоянии 1 м не более db (A)(8) |
db (A) |
44 |
||
|
Электропитание установки |
220В |
|||
|
Класс фильтрации воздушных фильтров |
G4 |
|||
|
Степень защиты оболочки |
IP 44 |
|||
|
Тип используемых вентиляторов |
Центробежный вентилятор со встроенным ЕС- двигателем |
|||
|
Управление установкой |
Автоматическое микропроцессорное через пульт с ЖКИ дисплеем |
|||
– При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.
- При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.
- В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
- Температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.
- При t нар. -25 °С и t притока. 20 °С, без учета работы теплового насоса.
- 1ф под заказ.
- 250 мм под заказ.
- При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
- При t нар. -10°С
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат.

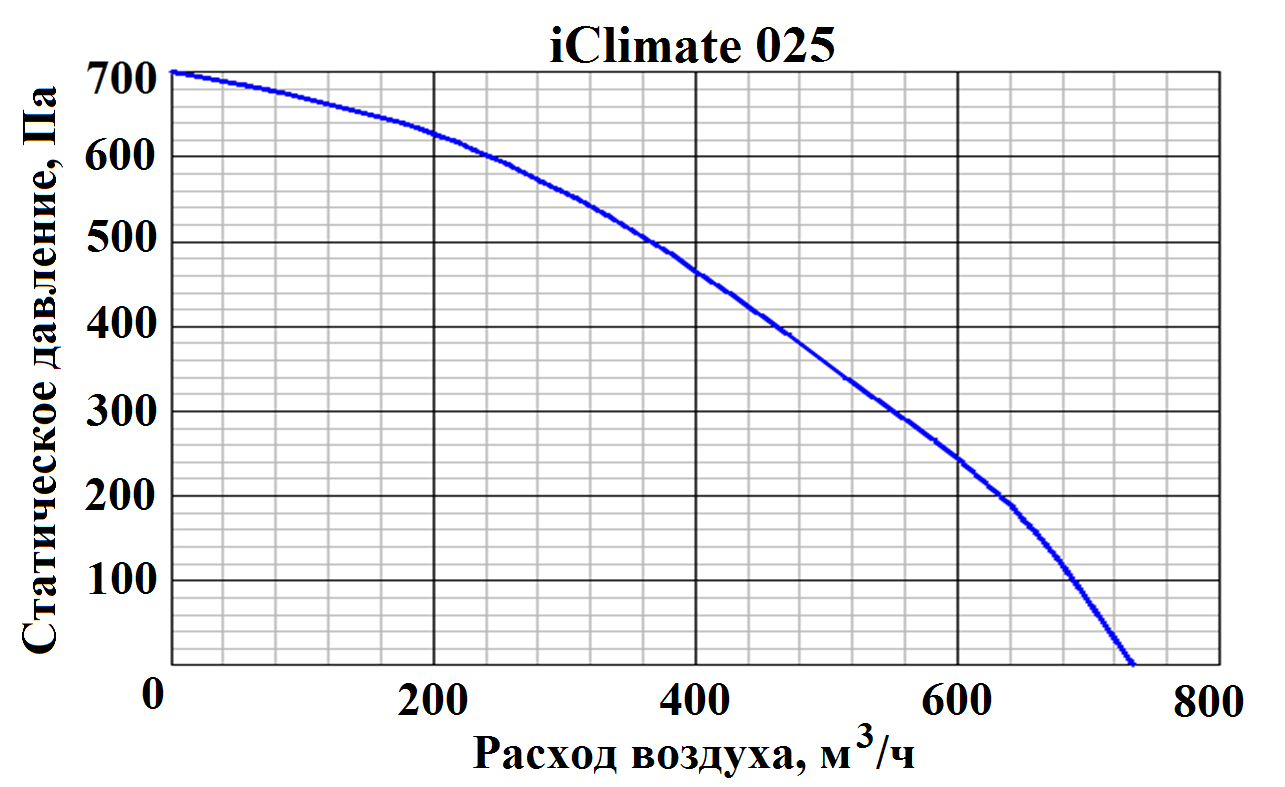

ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ
* – Графики меняются в зависимости от используемых вентиляторов.
** – Не рекомендуется использовать оборудование при расходе воздуха ниже 20% от максимального расхода воздуха.
Дополнительное оборудование для установки iCLIMATE 025:

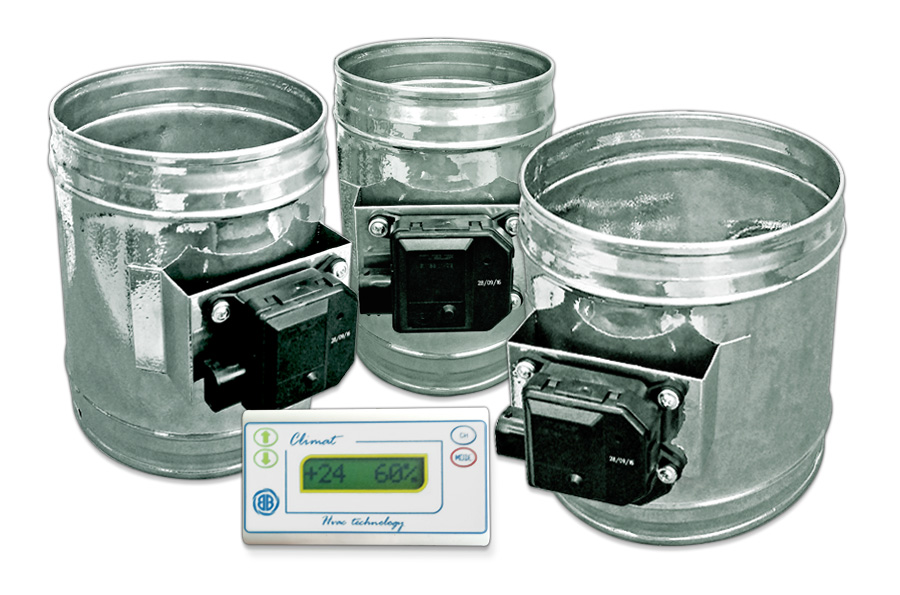

Клапан зонального регулирования для установки iCLIMATE 025

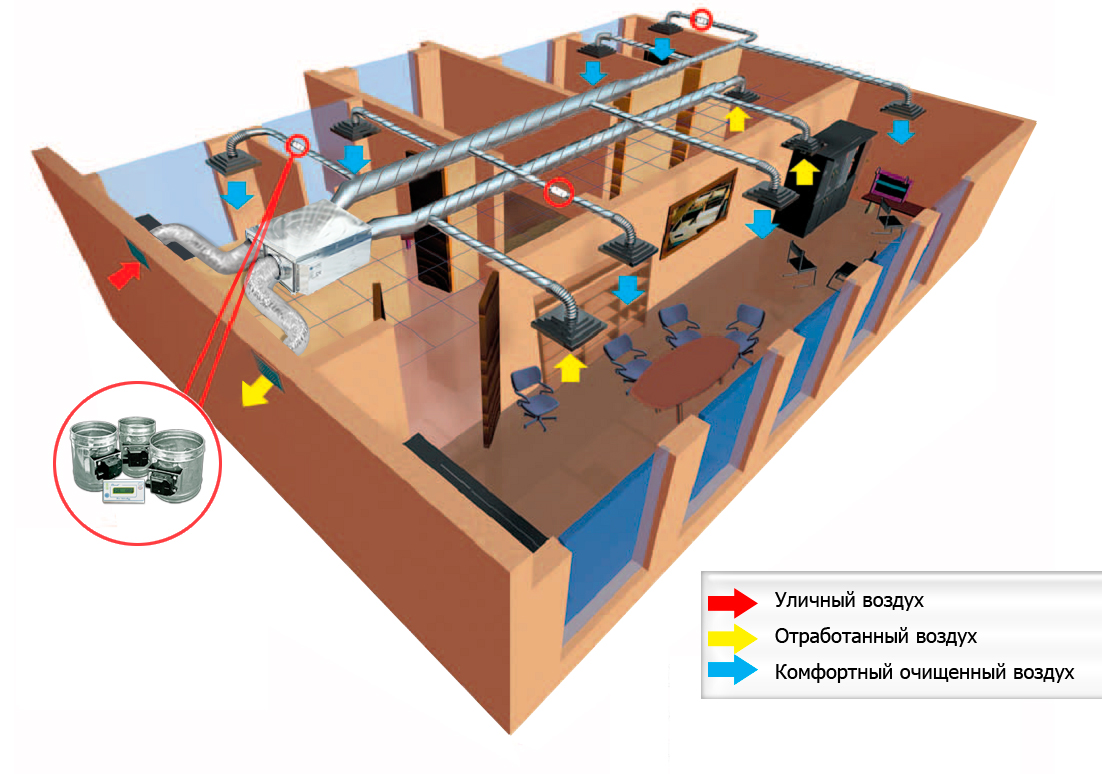

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем воздуха в каждом конкретном помещении, что создаёт дополнительный комфорт и экономию энергетических ресурсов.
Конфигурация системы:
Система позволяет непосредственно подключить до 4-х зональных клапанов к одному малогабаритному пульту управления. Воздушный клапан размещается в воздуховоде, по которому обеспечивается приток воздуха в нужное помещение, а пульт управления должен быть установлен в легкодоступном для обслуживании месте.
Состав комплекта:
-
Пульт управления + до 4-х зональных клапанов
-
Адаптер питания
-
Инструкция по эксплуатации и паспорт
